摘要
Q47F固定球阀用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业，其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。
产品介绍

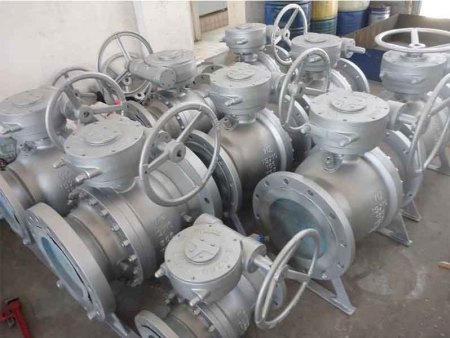

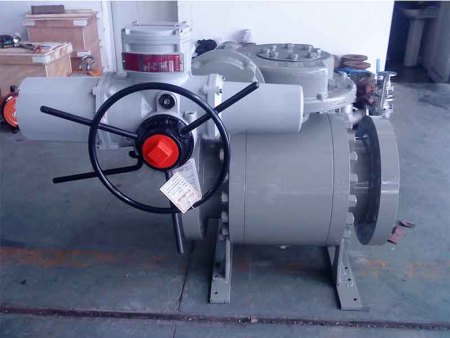

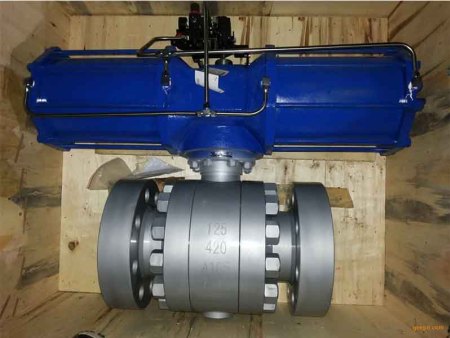

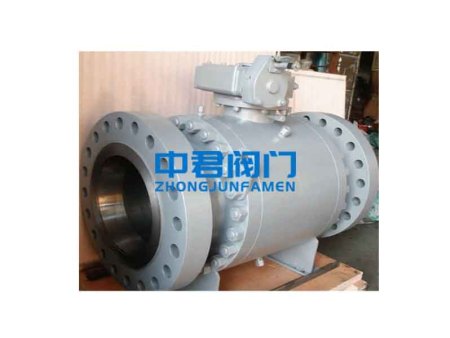

产品名称： 固定球阀 产品型号： Q47F、Q347F、Q647F、Q947F 公称通径： DN50～DN1200 结构形式： 球形 公称压力： 1.6Mpa～42.0Mpa 连接方式： 法兰 适用温度： -20～+100℃～+450℃ 驱动方式： 手动、蜗轮、气动、、电动 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、蒸汽、燃气、气体及腐蚀性液体等 生产厂家： 中君阀门（上海）有限公司 产品说明
Q47F固定球阀用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业，其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。产品特点
（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。
（3）防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
（4）自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
（5）排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统（客户需要请在订购时说明）
（6）本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
（7）广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。主要零件及材质
序号 零件
名称普通碳
钢系列不锈钢系列 低温钢系列 抗硫系列 GB标准 NACE标准 1 阀 盖 A216 WCB A351 CF8、CF8M、CF3、CF3M A352 LCB、
LCC+ENPA216 WCB A351 CF8M 2 螺 母 A194 2H A194 8 、8M A194 4 A194 2HM A194 2HM 3 螺 柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M 4 垫 片 柔性石墨+不锈钢 5 O形圈 氟橡胶 6 弹 簧 INCONEL X-750 7 O形圈 氟橡胶 8 O形圈 氟橡胶 9 挡 圈 PTFE 10 防火圈 石墨盘根 11 阀座支撑圈 A105+
HCr/ENPA182 F304、F316、F304L、F316L F182 F6a A105+
HCr/ENPA182、F316+ENP 12 阀 座 PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK 13 止推垫片 PTFE、或PTFE+柔性石墨 14 键 GB/T699 45、ASTM 1045 15 阀杆 A182 F6a A182 F304、F316、F304L、F316L A182 F6a A182 F304 A182 F316+ENP 16 防静电装置 不锈钢组合件 17 轴 套 304+PTFE 18 球 体 A105+
HCr/ENPA182 F304、F316、F304L、F316L A352 LCB、
LCC+ENPA105+
HCr/ENPA351 CF8M+ENP 19 垫 片 PTFE 20 轴 套 304+PTFE 21 螺 母 A194 2H A194 8 、8M A194 4 A194 2HM A194 2HM 22 螺 柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M 23 底 盖 A105+
HCr/ENPA182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP 24 垫 片 柔性石墨+不锈钢 25 阀 体 A216 WCB A351 CF8、CF8M、CF3、CF3M A352 LCB、
LCC+ENPA216 WCB A351 CF8M 26 垫 片 柔性石墨+不锈钢 27 O形圈 氟橡胶 28 上 盖 A105+
HCr/ENPA182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP 29 螺 钉 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M 30 O形圈 氟橡胶 31 O形圈 氟橡胶 32 填 料 柔性石墨/石墨盘根 33 螺 母 A194 2H A194 8 、8M A194 4 A194 2HM A194 2HM 34 螺 柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M 35 联接盘 A105+
HCr/ENPA182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP H 36 定位销 不锈钢 37 螺 钉 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M 38 蜗轮箱 组合件 39 注脂阀 同壳体材料 40 排污阀 同壳体材料 41 注脂阀 同壳体材料 技术规范
设计依据 国标系列 美标系列 设计标准 GB/T12237 AP16D ANSI B16.34 法兰连接结构长度 GB/T12221 AP16D ANSI B16.10 结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10 连接法兰 GB/T9113
JB/T79 HG20592ANSI B16.5、B16.47 对焊端 GB/T12224 ANSI B16.25 试验和检验 GB/T9092 AP16D AP1598 试验压力
压力等级 试验压力(MPa） 公称压力（PN） 磅级（Class） 壳体试验 密封试验 1.0 - 1.5 1.1 1.6 - 2.5 1.76 2.5 - 3.8 2.75 4.0 - 6.0 4.4 6.4 - 9.6 7.04 10.0 - 15.0 16.5 16.0 24.0 17.6 25.0 37.5 27.5 32.0 48.0 35.2 42.0 58.8 46.2 - 150 3.0 2.2 - 300 7.6 5.6 - 600 15.0 11.0 800 18.2 14.3 900 22.5 16.5 1500 35.0 27.5 2500 63.0 46.2 3500 84.0 61.6 4500 114.0 83.6 - 10K 2.4 1.5 - 20K 5.8 4.0 PN1.6MPa主要连接尺寸用重量
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686 L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245 H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 E - - - - - - - - - 116 116 171 171 257 257 257 150 83 F - - - - - - - - - 350 350 400 420 400 420 400 410 650 W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 Wt(Kg) 4.5 5.7 7.0 12 16 22 35 58 74 205 322 460 576 864 1280 1600 1600 4500 电动 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1115 L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410 气动 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1538 1450 L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 1360 2840 PN2.5MPa主要连接尺寸用重量
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686 L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 E - - - - - - - - - 116 116 171 171 257 257 257 150 83 F - - - - - - - - - 350 350 420 420 400 400 400 410 650 W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 Wt(Kg) 4.5 5.7 7.0 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300 电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690 L1 - - - - - - - - 74 350 350 420 420 400 - 400 410 650 气动 H3 215 240 264 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470 L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300 PN4.0MPa主要连接尺寸及重量
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686 L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 E - - - - - - - - - 116 116 171 171 257 257 257 150 83 F - - - - - - - - - 350 350 420 420 400 400 400 410 650 W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 Wt(Kg) 4.5 5.7 7.0 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300 电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690 L1 - - - - - - - - 74 350 350 420 420 400 - 400 410 650 气动 H3 215 240 264 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470 L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300
