摘要

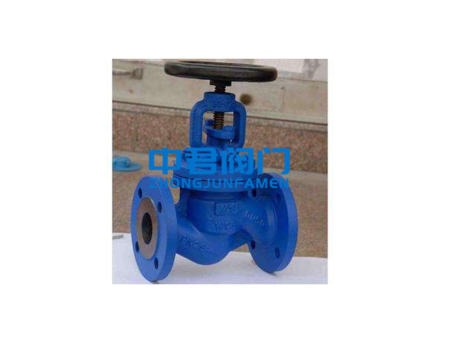

WJ41H国标波纹管截止阀是引进国外技术 、采用国外金属波纹管密封技术制造、高性能的弹性金属波纹管、伸缩疲劳寿命特别长；完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，国标波纹管截止阀不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养，还提供了清洁安工作环境。
产品介绍
产品名称： 国标波纹管截止阀 产品型号： WJ41H 公称通径： DN15～DN300 结构形式： 截止式 公称压力： 1.6MPa～4.0MPa 连接方式： 法兰、焊接、内螺纹 适用温度： -40ºC～+425ºC 驱动方式： 手动 阀体材质： 铸铁、铸钢、不锈钢 标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、蒸汽、氨气、氯气、气体、液体 生产厂家： 中君阀门（上海）有限公司 产品说明
WJ41H国标波纹管截止阀是引进国外技术 、采用国外金属波纹管密封技术制造、高性能的弹性金属波纹管、伸缩疲劳寿命特别长；完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，国标波纹管截止阀不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养，还提供了清洁工作环境。国标波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。
结构特点
1.双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失，降低能源损失，提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
5.坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
7.阀杆升降位置指示更直观。制造标准
设计标准 GB12235 结构长度 GB12221 连接法兰 GB9113、JB/T79、HG20596 试验和检验 JB/T9092、GB/T13927 压力试验
压力检验（表） 公称压力 1.6Mpa 2.5Mpa 4.0Mpa 密封试验 1.8MPa 2.8MPa 4.4MPa 壳体强度 2.4MPa 3.6MPa 6.0MPa 适用温度 425℃ 产品特点
双层波纹管 维修方便 波纹管密封阀杆 双重密封 位置指示 无升降手轮 产品用途
工业 电站 废气净化厂 天然气 真空装置 氨 热水 冷冻系统 加热设备 蒸汽系统 主要零部件材质
序号 名称 材质 1 阀体 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M 2 阀瓣 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV 3 轴销 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV 4 阀杆 25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV 5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L 6 垫片 柔性石墨+不锈钢、PTFE 7 阀盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M 8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV 9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV 10 填料 柔性石墨 11 填料压盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M 12 阀杆螺母 铜合金 13 手轮 WCB、QT400-18 主要外形尺寸1.6MPa
DN L D D1 D2 b f Do H N-ΦZ 15 130 95 65 46 14 2 100 236 4-14 20 150 105 75 56 16 2 100 242 4-14 25 160 115 85 65 16 3 125 286 4-14 32 180 140 100 76 18 3 125 295 4-18 40 200 150 110 84 18 3 150 330 4-18 50 230 165 125 99 20 3 150 350 4-48 65 290 185 145 118 20 3 200 400 4-18 80 310 200 160 132 20 3 200 430 8-18 100 350 220 180 156 22 3 250 465 8-18 125 400 250 210 184 22 3 250 505 8-18 150 480 285 240 211 24 3 300 613 8-22 200 600 340 295 266 24 3 420 714 12-22 250 730 405 355 319 26 3 500 810 12-26 300 850 460 410 370 28 4 670 910 12-26 主要外形尺寸2.5MPa
DN L D D1 D2 D3 b f F1 Do H N-ΦZ 15 130 95 65 46 / 14 2 / 100 236 4-14 20 150 105 75 56 / 16 2 / 100 242 4-14 25 160 115 85 65 / 16 3 / 125 286 4-14 32 180 140 100 76 / 18 3 / 125 295 4-18 40 200 150 110 84 / 18 3 / 150 330 4-18 50 230 165 125 99 / 210 3 / 150 350 4-18 65 290 185 145 118 / 22 3 / 200 400 8-18 80 310 200 160 132 / 24 3 / 200 430 8-18 100 350 235 190 156 / 24 3 / 250 465 8-22 125 400 270 200 184 / 26 3 / 250 505 8-26 150 480 300 250 211 / 28 3 / 300 613 8-26 200 600 360 310 274 / 30 3 / 420 714 12-26 250 730 425 370 330 / 32 3 / 500 810 12-30 300 850 485 430 389 / 34 4 / 670 910 12-30 主要外形尺寸4.0MPa
DN L D D1 D2 D3 b f F1 Do H N-ΦZ 15 130 95 65 45 40 16 2 4 100 236 4-14 20 150 105 75 55 51 16 2 4 100 242 4-14 25 160 115 85 65 58 16 2 4 125 286 4-14 32 180 135 100 78 66 18 3 4 125 295 4-18 40 200 140 110 85 78 18 3 4 150 330 4-18 50 230 160 125 100 88 20 3 4 150 350 4-18 65 290 180 145 120 110 22 3 4 200 400 8-18 80 310 195 160 135 121 22 3 4 200 430 8-18 100 350 230 190 160 150 24 3 4.5 250 465 8-23 125 400 270 220 188 176 28 3 4.5 250 505 8-25 150 480 300 250 218 204 30 3 4.5 300 613 8-25 200 600 375 320 282 260 38 3 4.5 420 714 12-30 250 730 445 385 345 313 42 3 4.5 500 810 12-34 300 850 510 450 408 364 46 4 4.5 670 910 16-34
