摘要
D71X软密封中线蝶阀该产品由橡胶密封蝶阀或四氟密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

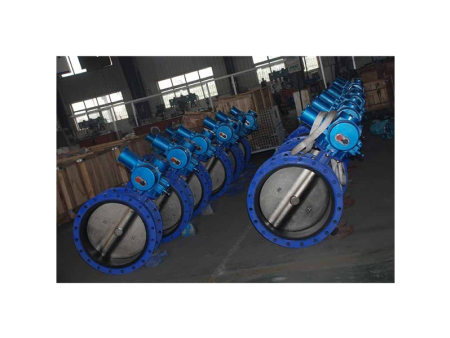

产品介绍
产品名称： 软密封中线蝶阀 产品型号： D71X 公称通径： DN50～DN1000 阀座密封： 丁青橡胶、聚四氟乙烯 公称压力： 1.0Mpa～1.6MPa 连接方式： 对夹、法兰 适用温度： -20ºC～+150ºC 驱动方式： 手动、蜗轮、电动、气动 阀体材质： 铸铁、球墨铸铁、铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、气体、粉体、液体 生产厂家： 中君阀门（上海）有限公司 产品说明
D71X软密封中线蝶阀该产品由橡胶密封蝶阀或四氟密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。制造规范
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999技术参数
公称通径 DN（mm） 50～800 公称压力 PN（MPa） 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质 空气、水、污水、蒸气、煤气、油品等。 驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。 零件名称 材料 阀体 球墨铸铁、铸钢、合金钢、不锈钢 蝶板 铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟 阀杆 2Cr13、不锈钢 填料 O型圈、柔性石墨O 密封材料选用和适用温度
材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 橡胶 尼龙 英语简称 CR NBR EPDM PTFE SI VITON NR PA 型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N 耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃ 耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃ 适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃ 主要外形尺寸
公称通径
(DN)L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380
