摘要
D61X卫生级焊接蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级焊接蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。
产品介绍

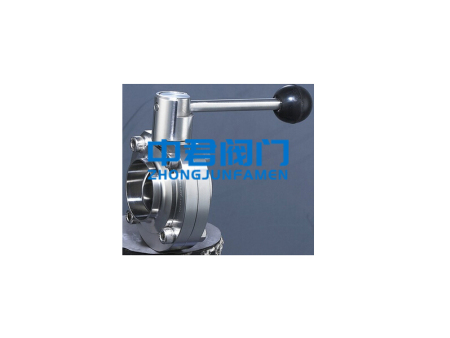

产品名称： 卫生级焊接蝶阀 产品型号： D61X 公称通径： DN25～DN200 阀座密封： 丁青橡胶、聚四氟乙烯 公称压力： 1.0Mpa～1.6MPa 连接方式： 卡箍快装、外螺纹、焊接 适用温度： -20ºC～+80ºC-150ºC 驱动方式： 手动、电动、气动 阀体材质： 不锈钢304、316、316L 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、气、液体 生产厂家： 中君阀门（上海）有限公司 产品说明
D61X卫生级焊接蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。卫生级焊接蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。所有卫生蝶阀与介质接触部份均为镜面抛光处理。
产品优点
1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命；
2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦；
3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松；
4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高；
5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚；
6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断；
7 、开闭范围为0~90°，可固定于每隔15°的位置上，具有可调性，且开闭迅速，操作方便；
8 、阀体均采用可拆连接，结构简单，维修方便；
9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手；
10 、经过严密的强度和密封试验，保证质量。主要外形尺寸 ISO/IDF
Size O D Kxk A H φ19 78.0 19.0 8.0×8.0 50.0 39.0 φ25 78.0 25.4 8.0×8.0 50.0 39.0 φ32 78.0 31.5 8.0×8.0 50.0 39.0 φ38 86.0 38.1 8.0×8.0 50.0 43.0 φ45 90.0 45.0 8.0×8.0 50.0 45.0 φ51 102.0 50.8 10.0×10.0 52.0 51.0 φ57 106.0 57.0 10.0×10.0 52.0 53.0 φ63 115.0 63.5 10.0×10.0 56.0 57.5 φ76 128.0 78.2 10.0×10.0 56.0 64.0 φ89 139.0 89.0 11.0×11.0 60.0 69.5 φ102 154.0 101.6 11.0×11.0 64.0 77.0 φ108 159.0 108.0 11.0×11.0 64.0 79.5 φ138 185.0 133.0 11.0×11.0 80.0 92.5 φ159 215.0 159.0 11.0×11.0 80.0 107.5 φ219 285.0 219.0 14.0×14.0 90.0 142.5 主要外形尺寸 DIN
Size O D Kxk A H DN15 78.0 18.0 8.0×8.0 50.0 39.0 DN20 78.0 22.0 8.0×8.0 50.0 39.0 DN25 78.0 28.0 8.0×8.0 50.0 39.0 DN32 86.0 34.0 8.0×8.0 50.0 43.0 DN40 90.0 40.0 8.0×8.0 50.0 45.0 DN50 106.0 52.0 10.0×10.0 52.0 53.0 DN65 124.0 70.0 10.0×10.0 58.0 62.0 DN80 139.0 85.0 11.0×11.0 60.0 69.5 DN100 159.0 104.0 11.0×11.0 64.0 79.5 DN125 185.0 129.0 11.0×11.0 80.0 92.5 DN150 215.0 154.0 11.0×11.0 90.0 107.5 主要外形尺寸SMS
Size O Kxk A H 19 78.0 8.0×8.0 50.0 39.0 25 78.0 8.0×8.0 50.0 39.0 32 78.0 8.0×8.0 50.0 39.0 38 85.0 8.0×8.0 52.0 43.0 51 102.0 10.0×10.0 56.0 51.0 63 115.0 10.0×10.0 56.0 57.5 78 128.0 10.0×10.0 56.0 64.0 89 139.0 11.0×11.0 60.0 69.5 102 154.0 11.0×11.0 64.0 77.0 主要外形尺寸 3A
Size O D Kxk A H 1" 78.0 12.7 8.0×8.0 50.0 39.0 3/4" 78.0 19.1 8.0×8.0 50.0 39.0 1" 78.0 25.4 8.0×8.0 50.0 39.0 1 1/2" 86.0 38.1 8.0×8.0 50.0 43.0 2" 102.0 50.8 10.0×10.0 52.0 51.0 2 1/2" 115.0 63.5 10.0×10.0 56.0 57.5 3" 128.0 76.2 10.0×10.0 56.0 64.0 4" 154.0 101.6 11.0×11.0 64.0 77.0 5" 215.0 152.4 11.0×11.0 90.0 107.5 6" 285.0 203.2 14.0×14.0 90.084.0 142.5
