摘要

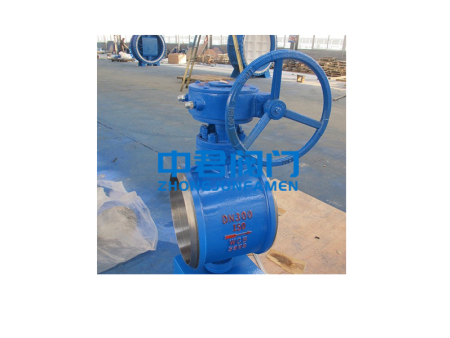

D363H美标焊接蝶阀采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。
产品介绍
产品名称： 美标焊接蝶阀 产品型号： D363H 公称通径： DN80～DN1050 阀座密封： 金属密封 公称压力： 1.6Mpa～5.0MPa、150LB-300LB 连接方式： 焊接式 适用温度： -20ºC～+425ºC 驱动方式： 手柄、蜗轮、气动、电动 阀体材质： WCB、铸钢、碳钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、蒸汽、海水 生产厂家： 中君阀门（上海）有限公司 产品说明
D363H美标焊接蝶阀采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。
设计标准
设计标准 API609-83 法兰连接尺寸 ANSI B16.5 结构长度 ANSI B16.10-1992 压力试验: API598-82 主要技术参数
公称通径 DN（mm） 3"～42" 公称压力 PN（Mpa） 150Lb 300Lb 试验压力 强度试验 3.0 7.5 密封试验 2.2 5.5 适用介质 水、蒸汽、油品、海水等 适用温度 -29℃～425℃ 主要零件的材质
零件名称 材料 阀体 WCB、304、316、316SS、CF8M 蝶板 WCB、304、316、316SS、CF8M 阀杆 316、2Cr13、1Cr18Ni9Ti 密封圈 316、氟塑料 填料 柔性石墨、氟塑料 主要外形尺寸 ANSI 150Lb
公称通径 L D d H H1 近似重量（kg) in mm 3 76 114 89.1 78.1 90 230 27 4 100 127 114.3 102.3 100 239 34 5 125 140 139.8 126.6 113 252 41 6 150 140 165.2 151 130 284 43 8 200 152 216.3 199.9 202 307 81 10 250 165 267.4 248.8 235 337 102 12 300 178 318.5 297.9 280 392 132 14 350 190 355.6 333.4 315 435 164 16 400 216 406.4 381.0 355 481 193 18 450 222 457.2 428.6 370 521 238 20 500 229 508 477.8 406 568 302 24 600 267 609.6 574.8 464 689 457 28 700 393 560 903 810 30 800 318 630 967 1093 36 900 330 697 1030 1410 42 1050 410 777 1122 1870 主要外形尺寸 ANSI 300Lb
公称通径 L D d H1 H2 H 近似重量（kg) in mm 3 76 180 89.1 78.1 242 108 286 35 4 100 190 114.3 102.3 204 108 248 38 5 125 200 139.8 126.6 214 120 258 50 6 150 210 165.2 151 259 135 301 45 8 200 230 216.3 199.9 276 202 318 100 10 250 250 267.4 248.8 313 235 365 135 12 300 270 318.5 297.9 363 280 415 260 14 350 290 355.6 333.4 406 315 458 380 16 400 310 406.4 381 441 355 510 320 18 450 330 457.2 428.6 523 370 591 500 20 500 350 508 477.8 602 420 740 550 24 600 390 609.6 574.8 695 490 833 900
